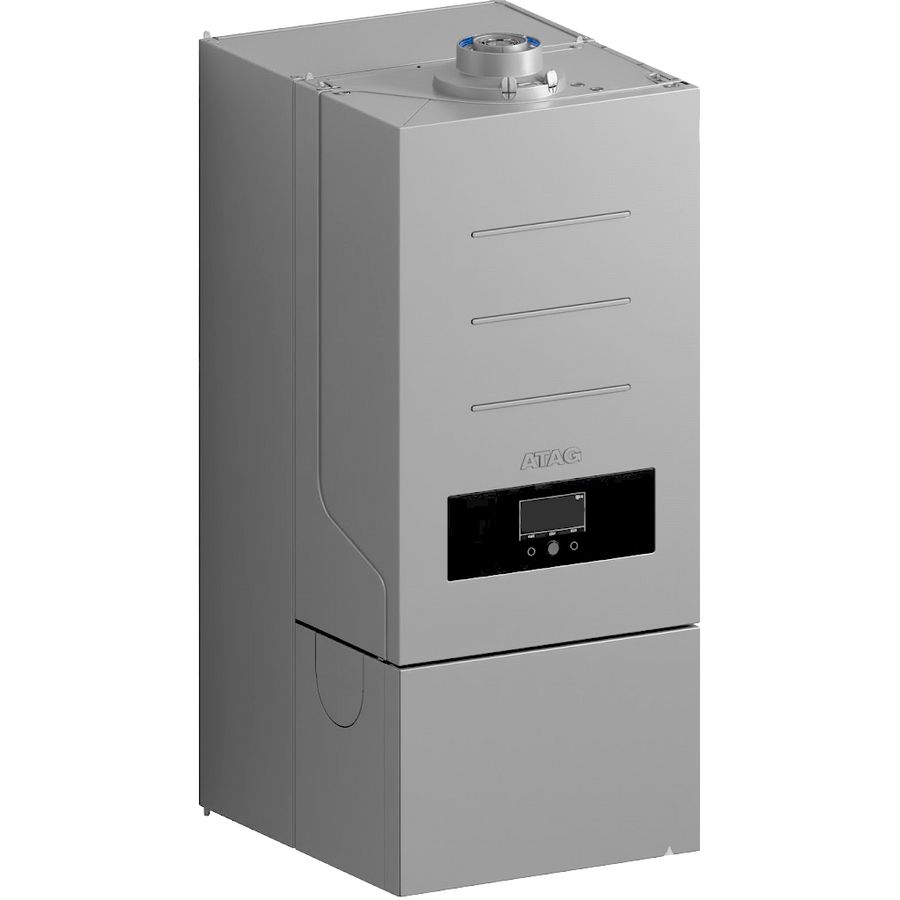

iQ-HYBRID 38CC + BackPack NL ATAG

Aansluiting aanvoer: Dunwandig stalen buiseind

Aansluiting brandstof: Dunwandig stalen buiseind

Aansluiting condens: Flexibel

Aansluiting expansie: Dunwandig stalen buiseind

Aansluiting koud tapwater: Dunwandig stalen buiseind

Aansluiting luchttoevoer: Insteekeind

Aansluiting retour: Dunwandig stalen buiseind

Aansluiting rookgasafvoer: Insteekeind

Aansluiting warm tapwater: Dunwandig stalen buiseind

Aantal fasen: 1

Bedrijf als open uitvoering (luchttoevoer) mogelijk: Ja

Branderregeling hoog/laag: Nee

Branderregeling modulerend: Ja

Breedte: 440 mm

Capaciteitsprofiel: XXL

Condenserend: Ja

CW label: 6

Debiet warm tapwater volgens EN 13203-1: 11,7 l/min

Diepte: 520 mm

Energie-efficiëntie van waterverwarming (Nwh): 96 %

Energie-efficiëntieklasse waterverwarming (811/2013/EU): A

Frequentie: 50 Hz

Gaskeur HR: Ja

Gaskeur NZ: Nee

Gasvoordruk: 20 - 25 mbar

Geschikt voor aardgas hoog calorisch: Handmatig instelbaar

Geschikt voor aardgas laag calorisch: Standaard fabrieksinstelling

Geschikt voor butaan: Niet geschikt

Geschikt voor LPG: Door middel van een ombouwset, niet inbegrepen

Geschikt voor methaan: Niet geschikt

Geschikt voor propaan: Door middel van een ombouwset, niet inbegrepen

Geschikt voor waterstof: Standaard fabrieksinstelling

Gesloten uitvoering: Ja

Hoogte: 1000 mm

Ingebouwd expansievat: Nee

Ingebouwd overdrukventiel: Ja

Ingebouwde inlaatcombinatie: Nee

Ingebouwde manometer: Ja

Ingebouwde pompschakeling: Ja

Ingebouwde vul-/aftapkraan: Nee

Ingebouwde weersafhankelijke regelaar: Ja

Materiaal warmtewisselaar: Roestvaststaal (RVS)

Max. aanvoertemperatuur (werktemperatuur): 85 °C

Max. percentage waterstof van bijmenging met NAT gas: 20 %

Merk: ATAG

Met ingebouwde economiser: Ja

Nom. belasting: 6,9 - 38 kW

Nom. belasting tapwater: 6,2 - 37,9 kW

Nom. diameter aanvoer: 3/4" (20)

Nom. diameter brandstof: 1/2" (15)

Nom. diameter condens: 3/4" (20)

Nom. diameter expansie-aansluiting: 1/2" (15)

Nom. diameter koud tapwater: 1/2" (15)

Nom. diameter retour: 3/4" (20)

Nom. diameter warm tapwater: 1/2" (15)

Nom. kanaaldiameter luchttoevoer: 100 mm

Nom. kanaaldiameter rookgasafvoer: 60 mm

Nom. spanning: 196 - 253 V

Nom. vermogen 50-30 °C: 37 kW

Nom. vermogen 80-60 °C: 33,6 kW

Nom. vermogen tapwater: 40,1 kW

Nuttig rendement bij nom. warmteafgifte en werking op hoge temperatuur (n4): 88,6 %

Nuttige warmteafgifte bij nom. warmteafgifte en werking op hoge temperatuur (P4): 33,6 kW

Regelsignaal 0-10V: Nee

Regelsignaal aan/uit: Ja

Regelsignaal hoog/laag: Nee

Regelsignaal OpenTherm: Ja

Standby warmteverlies (Pstby): 0,05 kW

Supplementair elektriciteitsverbruik bij volledige belasting (ELmax): 0,04 kW

Supplementair elektriciteitsverbruik in standby-stand (Psb): 0 kW

Tweede retouraansluiting: Nee

Uitwendige buisdiameter aanvoer: 22 mm

Uitwendige buisdiameter brandstof: 15 mm

Uitwendige buisdiameter condens: 21,5 mm

Uitwendige buisdiameter expansie-aansluiting: 15 mm

Uitwendige buisdiameter koud tapwater: 15 mm

Uitwendige buisdiameter retour: 22 mm

Uitwendige buisdiameter warm tapwater: 15 mm

Verwarmingsvermogen instelbaar: Ja

Voorraad warm tapwater: 40 l

Waakvlam: Nee

Warmtapwatercapaciteit bij 60 °C: 15,5 l/min

Waterzijdige weerstand bij dT 20 °C: 20 kPa

Werkdruk: 1 - 3 bar

ηs, h (seizoensgebonden energie-efficiëntie voor ruimteverwarming): 94 %

Type: iQ-Hybrid 38CC

Serie: iQ-Serie
